| 品牌：Siemens/西门子 | 是否进口：否 | 产地：德国 |
| 加工定制：否 | 型号：6FC5357-0BB25-0AA0 | 工作电压：标准VV |
| 输出频率：标准kHzkHz | 产品认证：标准 | 系列：SINUMERIK |
| 物料编码：SINUMERIK |
西门子厂家***供应西门子停产备件

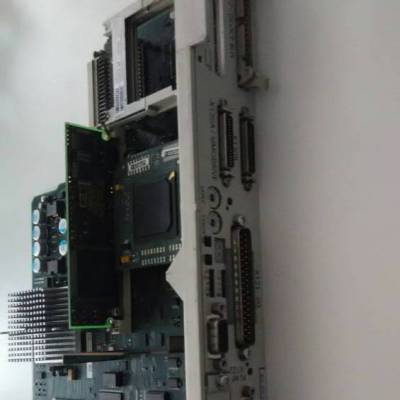

西门子6FC5357-0BB25-0AA0 NCU572.5主板
NCU 572.5 650MHZ 64MB 6FC5357-0BB25-0AA0
SINUMERIK 840D/DE CNC-HARDWARE NCU 572.5, 650 MHZ, 64 MB WITHOUT SYSTEM SOFTWARE MEMORY: NC 3 MB, PLC 128 KB PREPARED FOR PROFIBUS DP,
上海斌勤电气技术有限公司（西门子合作商）
发布人：康奎 （销售经理）发布
相关西门子产品技术：
问题
什么情况会引起报警16927?
回答
该报警可以由MD11602 ASUP_START_MASK (忽略ASUB的停止原因)的错误设置生成，或由PLC的互锁引起。
注意MD11602的位3
如果一个异步子程序ASUB在JOG方式自动启动，这时用户可以在异步子程序的执行期间停 止程序。系统显示JOG操作模式，在这种情况下，MD11602的位3设置为1 时可以执行手动方式，设为0不能执行手动方式。模式改变通过报警16927互锁了。用户可以用启动键继续ASUB程序 。并非在ASUB运行期间就不能执行手动方式。一旦ASUB程序停止用户可以再次运行手动方式。
注意:
以下功能仅能在单通道系统执行，并且仅对在中断程序状态（通道状态复位）下***的异步子程序生效。如果添加一个额外的通道到机床数据功能自动消失。
问题
才能用同步功能测量？需要什么选项？
回答
关于用同步功能测量，需要"Cross-mode actions" 选项，订货号： 6FC5251-0AD04-0AA0。
应用例子
测量管子的内径需要在自动方式下把轴移动到某一个编程位置。在执行该程序段中间用NC-STOP停止程序。轴停止以后，系统切换到手动模式（JOG)。用 曲柄移动轴直到测头接触到管子内壁。当测头的LED灯亮时NC输入生效。
用同步功能读取测头测量值
如果该功能在各种模式下生效，那么同步功能必须编程为静态同步功能（IDS=...)。可以在NC程序或MDI操作模式中编程。
在工件坐标系中的例子（WCS):
N10 IDS=1 EVERY $A_IN[1] DO $R1=($AA_IW[X1]) $R2=($AA_IW[Y1]) $R3=($AA_IW[Z1])
M02
在机床坐标系中的例子(MCS):
N10 IDS=1 EVERY $A_IN[1]==1 DO $R11=($AA_IM[X1]) $R12=($AA_IM[Y1]) $R13=($AA_IM[Z1])
M02
Note
数字NC输入输出位于端子模块上，该模块连接在驱动总线。如果没有端子模块，板载NC输入也可以用于该功能。
***板载NC输入必须满足以下条件：
机床数据MD 10350 =1 FASTIO_DIG_NUM_INPUTS (***数字NCK输入字节的数量）
数字板载信号接口在插头X121 (I/O接口, 电缆配电器)
Connector X121
插头型号 | 37-pin D型插头 |
电缆长度 | 25 米 |
需要注意的特别点 | 二进制输入/输出电子绝缘，手轮不隔离。 |
注意
要想得到板载信号，外部 24 V DC必须连接到管脚1/ 2 和 20/21 (参考下表信号M24EXT/P24EXT).
