| 品牌：西门子 | 型号：6SL3256-0AP00-0JA0 | 产地：德国 |
| 原产国/地区：德国 | 应用范围：标准 | 电源相数：标准 |
| 有可授权的自有品牌：标准 | 产品特性：标准 | 系列：g120 |
| 额定电压：标准 | 供电电压：标准 | 适配电机功率：标准 |
| 滤波器：标准 | 直流电源性质：标准 | 控制方式：标准 |
| 输出电压调节方式：标准 | 额定电流：标准 | 物料编号：标准 |
| 外形尺寸(宽x高x厚)：标准 | 外型：标准 |
西门子G120变频器BOP-2面板柜门安装组件6SL3256-0AP00-0JA0

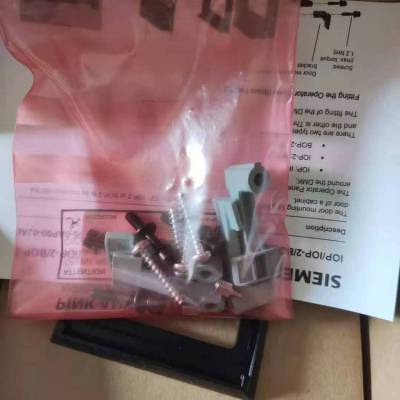

SINAMICS G120 门安装套件 IP55/ UL 型号 12 用于智能型操作面板 IOP(IP54)，IOP-2(IP55)和 基础操作员面板 BOP-2 (IP55)；包含密封垫 固定材料和 连接电缆（5m）
西门子代理商
公司大量***
上海斌勤电气技术有限公司
发布人：康奎 （销售经理）发布
本公司签约正式的销售合同，并开具13%的增-值-税-发-票。
外地客户统一采用快递发货,也支持上门提货，货物快递到您手时候,一定要开箱检验!如有损坏,请拒绝签收,并由快递公司返回!
在你签收后表示你对该货物没有异议!我们会给予您检测时间,并请在货物到给予确认,谢谢合作!
产品均为密封包装，外包装详见产品图片，白色标签上均有产品订货号和产地，各位买家在收到货后，请核对型号，无误后再拆包装、
本公司宗旨：本着以诚信为本，以顾客为中心.***·服务诚信·***.
为用户提供***的自动化产品及服务！
相关西门子产品技术：
通过WinccFlexible实现屏与S120通讯
***文档: 西门子工程师***本文档！
文档
涉及产品
1. 概况
本文介绍了利用西门子组态软件WinccFlexbile实现屏与S120通过DP的直接连接，文中以MP270和CU320间的通讯为例介绍。
软件：Step7 V5.4 sp4; WinccFlexible 2008; Scout V4.1 sp2
硬件：PG/PC; MP270; CU320; 单轴电机模块
网络结构如下：
图 1 网络结构图
Profibus网络地址：
CU320：7
MP270：1
以太网地址设定：
PG/PC：192.168.20.88
MP270：192.168.20.11
CU及Servo轴的装置号如下：
图 2 装置号
驱动的调试过程请参考其它文档，在此***赘述。
2. WinccFlexible配置
首先在Step 7中插入HMI Station
图 3 插入HMI
然后选择相应的屏和版本：
图 4 选择屏的型号
如果版本不对可通过OS更新来达到一致：
图 5 OS更新
打开WinccFlexible后首先建立新的连接：
图 6 通讯连接设定
然后建立变量：
图 7 新建变量
变量地址的设定规则如下：
DB:=参数号
DBX:=1024*装置号+参数下标 注X可为W或D，根据S120参数的数据类型而定。
注：装置号参见图2
参数读写例子：
(1) 读写CU的P2098.1
变量地址为DB2098.DBD1025 ，数据类型：DWORD；其中DBD中的1025=1024*1(装置号)+1（参数下标）。
(2) 读写SERVO_02的P2900.0
变量地址为DB2900.DBD2048 ，数据类型：REAL；其中DBD中的2048=1024*2(装置号)+0（参数下标）。
可将驱动的速度主给定P1155设为P2900，然后修改P2900的值实现变频器的速度给定的修改。
下载屏的项目前需进行MP270的数据传送设置：
图 8 屏的IP地址设定
再进行屏组态数据下载的设置：
图 9 下载方式设定
***后设定计算机的IP地址，与屏在同一网段：
图 10 计算机IP地址设置
之后即可正常下载屏的组态数据并和S120建立直接的通讯连接。
关键词
触摸屏，按键屏，WinccFlexible, S120
