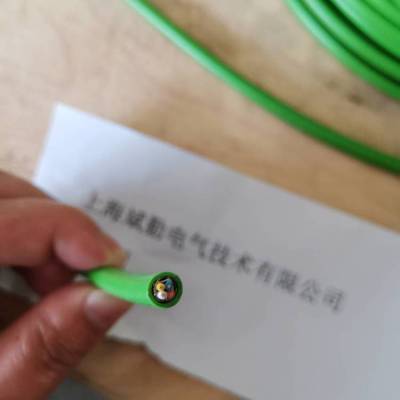

西门子网线6XV1840-2AH10电缆屏蔽电缆

西门子代理商

原装*** ***一年

上海斌勤电气技术有限公司

发布人：康奎 （销售经理）发布

本公司签约正式的销售合同，并开具13%的增-值-税-发-票。

外地客户统一采用快递发货,也支持上门提货，货物快递到您手时候,一定要开箱检验!如有损坏,请拒绝签收,并由快递公司返回!

在你签收后表示你对该货物没有异议!我们会给予您检测时间,并请在货物到给予确认,谢谢合作!

产品均为密封包装，外包装详见产品图片，白色标签上均有产品订货号和产地，各位买家在收到货后，请核对型号，无误后再拆包装、

本公司宗旨：本着以诚信为本，以顾客为中心.***·服务诚信·***.

为用户提供***的自动化产品及服务！

相关西门子产品技术：

IE FC TP 电缆 2 x 2

订货数据 附件 产品信息 组态工具

跳转到

概述

***

应用

设计

技术规范

更多信息

概述

4 芯 FastConnect 安装电缆采用安装迅速的特殊设计，可实现结构化 Fast Ethernet 布线

使用 FC 剥线工具剥线方便；一次就可剥去电缆外包层和编织的屏蔽层

使用绝缘刺破法，通过快速连接进行连接

性能超越 ***/IEC 11801 和 EN 50173 国际电缆 5 类布线标准。 (Cat5e)

PROFINET-兼容

UL 认证

不同的应用软件，有不同的版本（例如：例如，拖曳、食品、船舶、铁路）。

双层屏蔽，抗干扰性能好

由于电缆上印有以米表示的长度标记，因此易于确定长度

***

使用快速连接电缆 2 x 2，可快速、简便地连接到工业以太网 FC RJ45 引出插座（10/100 Mbps），工业以太网 FC RJ45 接头 180/145/90 或 IE FC M12 插头 2x2上，节省时间。

特殊总线电缆可实现各种应用

采用双屏蔽电缆和集成式接地设计，可实现抗噪声干扰网络

不含硅树脂，可用于汽车工业（例如喷漆生产线）。

应用

为不同的应用类型提供有不同类型的电缆，以配置工业以太网（4 芯）。

一般来说，应使用所列出的工业以太网 FC IE FC 电缆 2 x 2。

UL 认证

提供有带合适 UL/ETL 认证的不同型号的电缆，可以采用符合 NEC 法规（Article 800/725）的电缆束和电缆支架进行敷设。这些产品被标识为通用目的产品。

设计

FastConnect (FC) 工业以太网 IE FC 电缆 2 x 2 为径向对称结构设计，可采用 FC 剥线工具，从而可快速、简便地装配 IE FC 接口 RJ45 和 IE FC 接头。

因为双屏蔽作用，这些电缆特别适合用于易受电磁干扰的工业环境中。

可很容易地与 IE FC 接头的绝缘刺破触点连接，无需***工具

通过总线电缆外皮以及通过 IE FC RJ45 插头和 IE FC 插头的接地方案，能实现系统范围内的接地

印有以米表示的标记

电缆类型

IE FC TP 标准电缆 GP 2 x 2 ：

***为快速装配而设计、带有刚性芯线的标准总线电缆；

4 根硬线绞合成的 4 线绞合电缆

IE FC TP ***型标准电缆 GP 2x2：

标准的实芯总线电缆，***针对快速安装而设计；

4 个实芯线，连接在 4 路星形分配器上，带坚固***的 TPE 外护套（热塑弹性材质制成）

IE FC TP 软电缆 GP 2 x 2 ：

用于临时运动特殊应用的软总线电缆；

4 根绞线合成的 4 芯绞合电缆

IE FC TP ***型软电缆 GP 2x2：

软质总线电缆，***针对临时性运行控制应用而设计；

4 个实芯线，连接在 4 路星形分配器上，带坚固***的 TPE 外护套（热塑弹性材质制成）

IE FC TP FRNC 电缆 GP 2 x 2：

在建筑物内使用柔性、无卤素电缆（FRNC= 阻燃无腐蚀性）；四条导线（柔性导线）被绞合成星绞四线组以便于偶然移动

IE FC TP 拖缆 GP / IE FC TP 拖缆 2 x 2 :

***于在轨道链中受力运动导引的极软总线电缆，例如在连续运动的机器部件中；4 根绞合线组成的 4 芯绞合电缆

IE FC 吊缆 GP 2 x 2：

在电缆拖曳/吊挂连续移动中使用的***柔性电缆，例如，在起重机系统中使用；四个线芯（标准）绞合为四线组

IE TP 抗扭电缆 2x2 :

用于连续运动控制系统的极软总线电缆，例如用于机械手；绞合导线

IE FC TP 食品级电缆 2 x 2：

食品与饮料工业中使用的***柔性电缆；

四个线芯绞合为四线组

IE FC TP 食品级坚固电缆 2 x 2：

适合在食品与饮料领域中使用的拖曳电缆 (IP69)；四个线芯（成股），绞合为四线组

IE FC TP 船用电缆 2 x 2 :

船用总线电缆；4 根绞合线组成的 4 芯绞合电缆，无卤素，船级社认证

IE TP 接地电缆 2x2 ：

用于在土中固定布线的总线电缆，四根硬线绞合组成的 4 芯绞合电缆，附加外部 PE 护套（内部 FC 电缆设计）

IE TP ***型接地电缆 2x2：

用于在土中固定布线的总线电缆；四根硬线绞合组成的 4 芯绞合电缆，附加外部 PE 护套和防鼠咬金属保护层（内部为 FC 电缆设计）

IE TP 铁路电缆 2x2 ：

用于铁路等特殊应用的总线电缆，四根线（镀锡绞线）绞合组成的 4 芯绞合电缆，经认证用于铁路应用

IE FC RJ45 接头 2 x 2，Cat5e

概述

使用工业以太网 FC 2 x 2 安装电缆，无需插接线即可直接连接***远 100 m 处的设备

无需***工具，即可简便地连接（绝缘刺破连接触点）4 线制双绞线电缆（100 Mbps）

利用可见连接区域和带色码的绝缘刺破端接实现错误***小化的连接技术

工业设计（坚固的金属外壳，没有易于丢失的小部件）

***的 EMI 屏蔽和偏转性能（金属外壳）

连接电缆用集成固定夹

符合标准 EN 50173（RJ45)/*** IEC 11801

插入式连接的附加应变和弯曲释放可以通过插入设备外壳上的插头来实现，例如使用 SCALANCE X，SCALANCE S，SCALANCE M，SIMATIC CP，SIMATIC S7-1500。

***

理想用于现场安装 RJ45 插塞接头

使用快速连接系统，安装省时、无错误

借助于其坚固的外壳，RJ45 插塞接头抗干扰性强

可靠的屏蔽层附件和固定夹

通过彩色编码和透明接点盖，可避免错误

工业以太网 FC 插塞接头与丰富的FC 电缆系列的兼容系统，通过 UL 认证，具有 PROFINET 兼容性

应用

FC RJ45 接头具有紧凑而坚固的设计，在工业环境和办公环境均可使用。

使用工业以太网 FastConnect RJ45 2x2 插头，可快速、方便地现场连接工业以太网 FastConnect 2x2 连接电缆（4 芯双绞线）。

这种工业以太网 FastConnect 剥线工具用于电缆端头处理（一次操作即可剥除护套和屏蔽层）。采用该工具，可以简便、快速、安全地将电缆连接器安装在电缆上。全部电缆连接器部件都是强制性的，因此，也可以在困难的环境中完成其安装过程。

使用插塞接头，可实现工业以太网的端到端链路（100 Mbps），两个数据终端/网络部件之间的距离可达 100 m，而无需插接线。

FastConnect 电缆 2x2（带 IEFC RJ45 插头 2x2）的使用

设计

工业以太网 FC RJ45 接头有两种结构：

带 180°（直型）引出插座

对于 145°（弯角）电缆引出插座（如 SIMOTION 和 SINAMICS）

带 90°（角型）电缆引出插座（用于 SIMATIC ET 200S）

它们用于***优化连接工业以太网快速连接电缆到终端设备及网络部件。该插头具有坚固的工业金属外壳，可对数据通讯中的故障进行防护。

4 个集成绝缘刺破型触点，可很容易地连接 FC 电缆，无差错。将已剥皮的电缆末端插到绝缘刺破端接接头中之后（接头已扭开），向下按压接头以将导线可靠接触。

由于其结构紧凑，插塞式接头（180°IE FC 接头）可用于带有分立式接口的设备以及带有多接口（排）的设备。

终端设备外壳上带有附加支架，可减轻插塞式连接时的应力负荷。

功能

IE FC RJ45 接头用于连接非交叉 100 Mbit/s 以太网，距离***远 100 m，无需使用插接线。 通过交换插头中的发送和接收线对，还可以连接交叉电缆。

打开外壳，里面有彩色标记，即可很方便地将芯线与刀形端子连接。 通过由透明材料制成的触点盖，用户可以检查是否有接触不良现象。
